SMT貼片機的工作原理
SMT貼片機的工作原理
SMT貼片機，一般來說是SMT中最關鍵、最昂貴的設備，是一種貼裝電子元器件的設備，其工作原理如何？我們一起探討它。
1.貼片機工作原理簡介

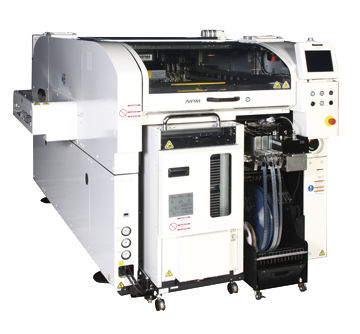

貼片機，也稱為“表面貼裝系統”，配置在點膠機或絲網印刷機后，通過移動安裝頭將表面貼裝組件準確地放置在PCB焊盤上的一臺設備。它是用來實現高速，高精度放置組件的設備，是整個SMT生產中最關鍵，最復雜的設備。
2.貼片機工作原理-結構功能
目前市面上貼片機品種很多，但是無論是自動高速貼片機還是手動低速貼片機，它都是由機架，PCB傳輸和軸承組織，驅動系統，定位和對準系統，進料器，光學識別系統，傳感器和計算機控制系統組合而成的高科技設備。
簡要介紹其功能：
機架-機器的基礎，所有驅動器，定位機構和進料器均牢固地固定在其上，因此必須要滿足機械強度和剛性。
PCB的傳輸和攜帶機構----傳輸機構被放置在超薄帶式輸送機系統的導軌上，其作用是將PCB輸送到保留位置，進行貼片，然后傳輸送到下一個流程設備。
驅動系統----它是貼片機的關鍵，而且也是評估貼片機準確性的指標，其中包括XYZ驅動器布局和伺服系統，包括支持磁頭的移動和支持負載軸承。
3.貼片機工作原理：
基板被固定，進料器中的貼裝頭和基板在元器件選擇之間從進料器中來回移動，然后通過元件的位置和方向進行調整，最后放置在基板上。
優點：可以實現高精度，適用于大部分尺寸，形狀的零件，甚至是異型零件，通過進料帶，管，托盤的形式。適用于批量生產，也可用于多臺機器進行大批量生產。
