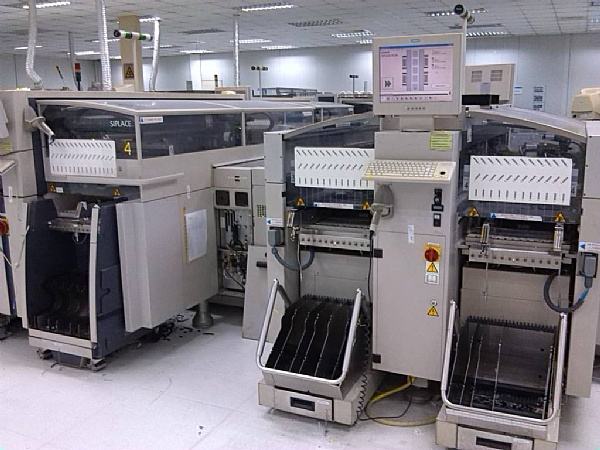

貼片機是機-電-光以及計算機控制技術的綜合體， 是一種精密的工作機器人，它充分發揮現代精密機械、機電一體、光電結合，以及計算機控制技術的高技術成果，實現高速度、高精度、智能化的電子組裝制造設備，它通過拾取、位移、對位、放置等功能，將各種電子元件快速準確地貼放到電路板上指定的焊盤位置，一般貼片機位于SMT整條生產線錫膏印刷機之后，根據組裝技術要求和制造廠商設計理念，人們推出不同功能、不同用途、不同檔次的貼片機，下面就給大家介紹貼片機的各個結構組成部分。
1.機械部分

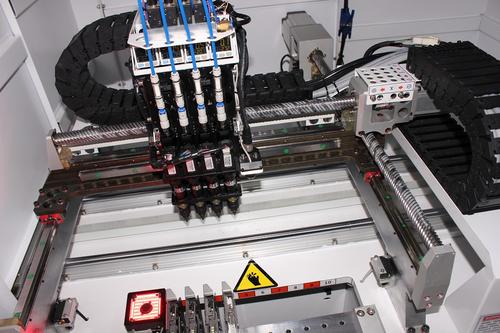

1.1 機器機架：相當于貼片機的骨架，支撐所有貼片機的部件，包含傳動、定位等結構；

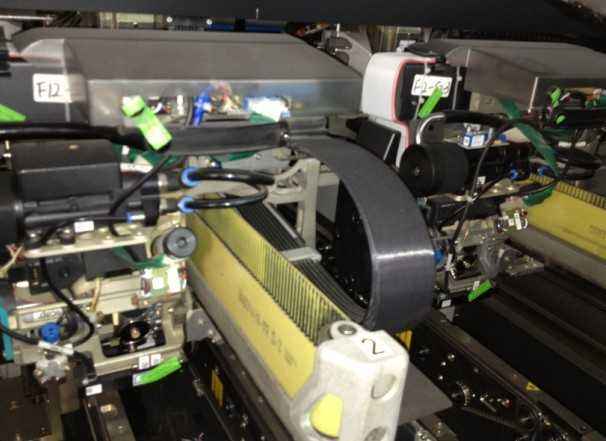

1.2傳動結構：就是傳輸系統，將PCB輸送到指定的平臺位置，貼片完后再由它將PCB傳輸?shù)较乱坏拦ば颍?/span>
1.3伺服定位：支撐貼裝頭，保證貼裝頭精密定位，伺服定位決定機器的貼片精度；
2.視覺系統
2.1相機系統：對識別對象（PCB、供料器和元件）位置進行確認；
2.2監控傳感器：貼片機中裝有多種型式的傳感器，如壓力傳感器、負壓傳感器和位置傳感器等，它們像貼片機的眼睛一樣，時刻監視機器的正常運轉；
3.貼裝頭

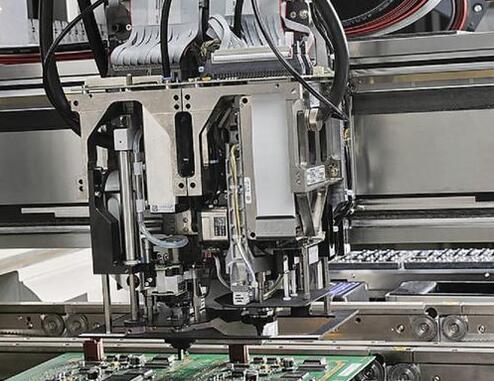

3.1貼裝頭是貼片機的關鍵部件，它拾取元件后能在校正系統的控制下自動校正位置，并將元器件準確的貼放到PCB指定的位置；
4.供料器

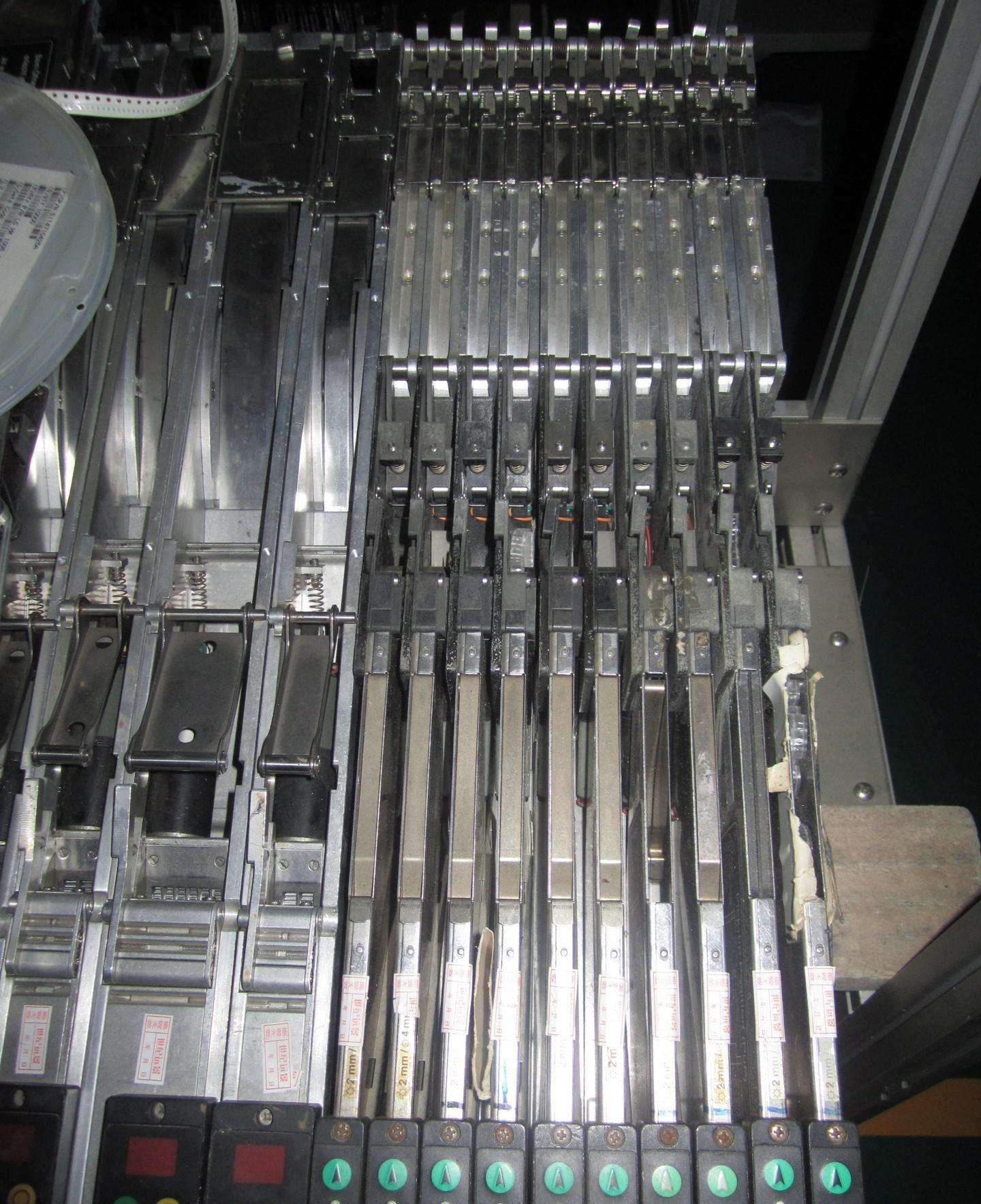

4.1將電子料按照順序提供給貼裝頭供貼片機準確地拾取，供料器越多，代表貼片機的貼裝速度越快；
5.計算機軟/硬件
5.1 貼片機需要正常運轉，將電子元件快速準確的貼裝到電路板指定的焊盤上，都是貼片機技術操作員對其進行拾料編程，需要通過電腦對貼片機進行編程控制，指揮貼片機高效穩定的運行；
